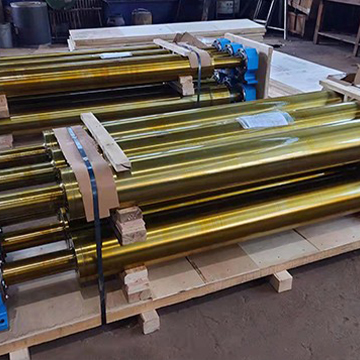

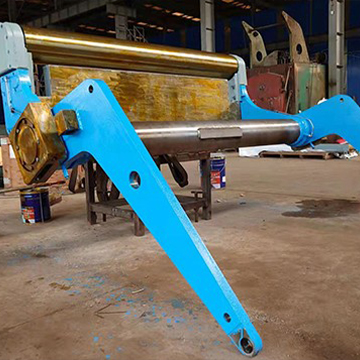

超薄带热箱辊

在超薄带热箱辊道安装中，由于其生产工艺独特不同于传统连铸机辊道设备安装，按传统安装方法应该先就位热箱再安装辊道，但由于超薄带双辊连铸机其热箱安装在狭窄的受限空间内，周边设备管线密集，辊道热箱外侧接有大量装配好的气体及水**管路，造成辊道不能最后进行安装。综合考虑只有将辊道提前与轴承座装配好放置在热箱内部整体吊装就位，但由于热箱下部为中空水冷壁结构，承载力小，采用此种安装方法辊道及轴承座的全部重量都压在热箱下部箱体上，会造成水冷壁开裂或变形严重，引起漏水、漏气而影响热箱生产使用。
超薄带热箱辊道轴承座整体吊装结构，包括固定梁、轴承座固定螺栓、挡块、吊杆、连接梁、轴承座、辊道和热箱，所述辊道并排设置于热箱中，所述辊道的两端分别安装有轴承座，所述固定梁分别通过轴承座固定螺栓与同侧的轴承座顶部连接，所述固定梁上固定有吊杆且两侧的固定梁上的吊杆位置相对应，所述连接梁沿平行于辊道的方向设置于热箱的顶部且两端设有连接长孔，所述吊杆从连接梁的连接长孔中穿过并锁紧使得辊道被吊起与热箱的箱体之间脱离接触，所述固定梁相对热箱的侧面设有挡块，所述热箱的顶部设有吊耳。
